  • 电磁式往复轻载直线 HD-ZA230W
    电磁式往复轻载直线 HD-ZA230W
    电磁式往复轻载直线 HD-ZA230W
    ❤ 收藏
  • 电磁式往复轻载直线 HD-ZA230W

    往复型轻载直线是经过特殊设计可达成两个运送方向相反的直线振动器,这种直线通过轨道设计可以在某些时候代替圆形振动器所有功能,而且占用空间小。适合微小零部件运送。

    • ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.000KG
    • 数量:
    • (库存100)
商品描述

往复型轻载直线是经过特殊设计可达成两个运送方向相反的直线振动器,这种直线通过轨道设计可以在某些时候代替圆形振动器所有功能,而且占用空间小。适合微小零部件运送。


型号类型产品标准号

HD-ZA230W电磁式直线系列微型精密型QDHL0001-2017

部位
AA1BCDEE1FGG1HIJKL
M
mm2302004111585050583920469-M529026882-6.5通孔


ZA230W产品数据及参数
重量(Kg)7.3控制方式V/F控制控制器类型电磁专用控制器
电压(V)50~180V可调适合零部件微小型轨道固定方式9-M5螺纹孔
频率(Hz)高周波输入线规格(mm)3x0.5mm²x1000
接地方式接地螺栓
承载重量(Kg)0.8-1.2 (主) / 0.4-0.6 (副)对接方式14.8mm航空插头承载轨道长度450-650(主轨道)
外罩颜色灰白无光驱动方式高频电感线圈
承载轨道长度380-550(副轨道)


订货编号:
CHDZA230WL
注意:1.由于我司对产品升级更新,具体技术数据以出厂参数为准。2.根据料件大小、重量选用不同底盘或直线。3.料件本身超过规格表的范围请咨询我司。4.选用合适的控制器调节振动频率和送料速度。5.以上参数仅供参考,具体使用参数性能与顶盘或导轨材料、重量、厚度、长度等有关。6.料件本身超过规格表的范围请咨询我司。
CHDZA230WR


安装结构

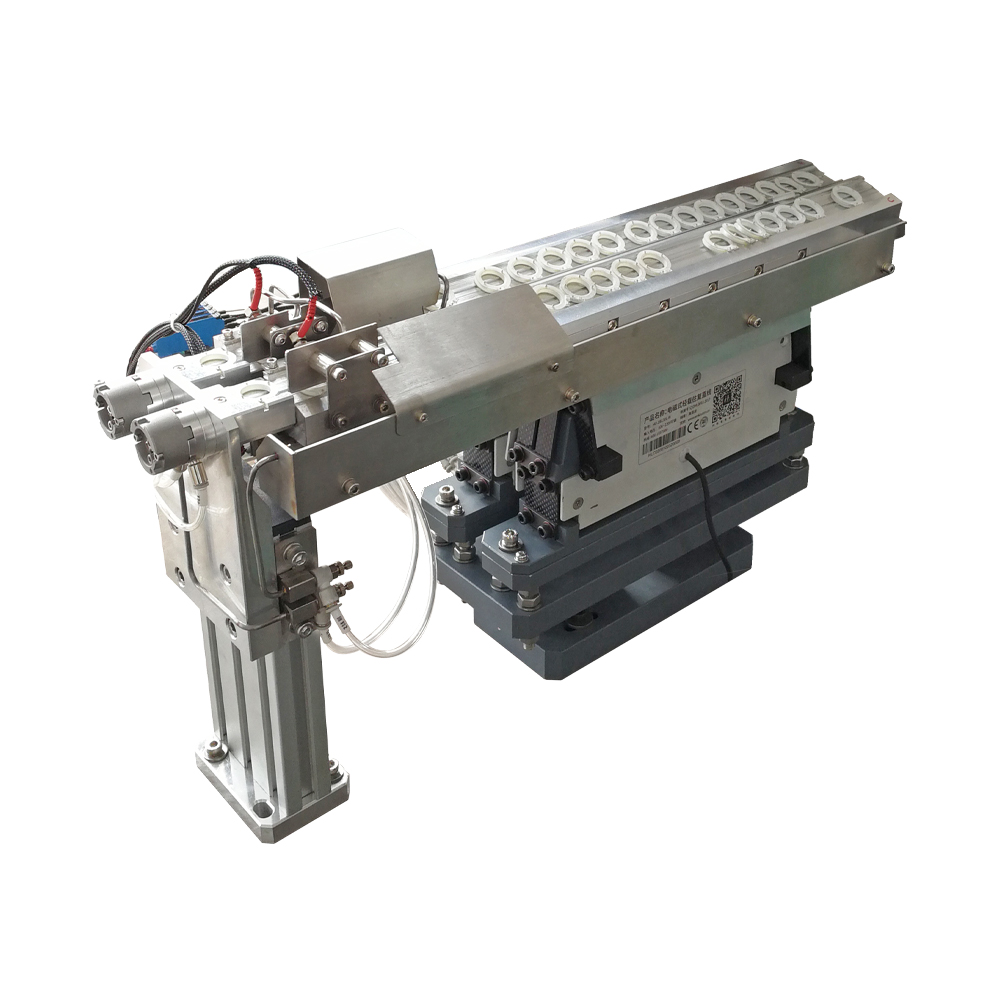

产品实例


主轨道厚度D (mm)ABCE中间数据导轨长度(mm)
10402308015
15
6023012025410
209023018035


副轨道厚度D (mm)ABCE中间数据导轨长度(mm)
10402008015
15
6020012025380
209020018035


注:我司产品不断更新和改进中,内容及规范参数如有变更,恕不另行通知;产品配置和外观颜色以实物为准。

3D预览型号:HD-ZA230W   3D文件下载

电磁式底盘通用注意事项(电磁式的全部型号都可以通用)

运输储存环境:
安装使用环境:





装运时不能剧烈震动,防止电磁铁及弹片损坏。
储存环境温度为-10°~50°的范围内。
储存环境湿度在10%~70%的范围内,且无结露。
不可与可燃性气体、液体一起运输。
装运时不得将产品倒置,以免设备受损。





请在清洁的环境中使用
设备周围不得放置可燃性气体或液体容器。
本振动器不得在室外或露天环境中使用。



安装使用注意事项:







请在断电后接线。
禁止触摸电磁铁,可能会造成触电。
振动器需安装在稳固的支架上,否则会对振动器的性能产生影响。
振动器工作电压、频率由指定振动控制器供给,根据产品系列安装对应的控制器。
非专业人士勿拆卸振动器螺丝,以免使振动器工作不稳定。
使用前请详细了解振动器使用说明书,并严格按其要求安装操作。



电磁控制器SDVC31-M/压电控制器SDVC40-S与振动器底盘的调试操作:

将本振动器输入线的航空插头连接到控制器的航空插孔上, 并锁紧螺母。 送料振动器顶盘按照产品安装方式牢固安装在振动本体上,然后控制器电源插头插到220V交流电源上。打开控制器下面的红色电源开关,这时控制器LED屏幕显示的是电压标志“U”值初始状态,点动LED屏幕下面的两个电压加减按钮,将电压“U”值调整到100。然后长按功能键2秒,进入基本功能调整状态,LED显示频率标志“E”和频率值。启动振动器后,点动“▼▲”键调整频率,调整同时观察送料顶盘的振动状态,直至调整到最佳运行状态为止。调整过程中必须点动“▼▲”键和电压增减键,这样才可以调整到最佳效果。
