  • 电磁式正拉底盘 HD-T460
    ❤ 收藏
  • 电磁式正拉底盘 HD-T460

    HD-T460适合输送较大的高比重金属零部件或较大零部件。采用高频电感线圈作为驱动源,具有大承载、低噪音、节能等优点。我们解决了大多数电磁底盘频率不稳定、电压难以控制、弹簧片应力衰减快等缺陷,实现了高端产品免维护的性能。

    • ¥5398.00
      ¥5398.00
      ¥5398.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:126.80KG
    • 数量:
    • (库存20)
商品描述

HD-T460适合输送较大的高比重金属零部件或较大零部件。采用高频电感线圈作为驱动源,具有大承载、低噪音、节能等优点。我们解决了大多数电磁底盘频率不稳定、电压难以控制、弹簧片应力衰减快等缺陷,实现了高端产品免维护的性能。


型号类型产品标准号

HD-T460电磁式圆振系列大型QDHL0001-2017

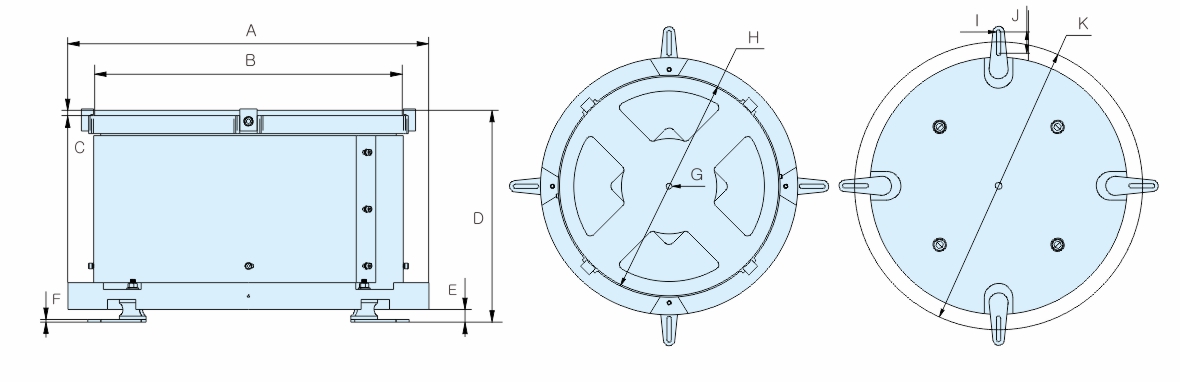

部位
ABCDEFGHIJK
mmΦ540
Φ460
8321194M14Φ466R4.545Φ601


HD-T460产品数据及参数




重量122控制方式V/F控制控制器类型电磁专用控制器
电压50~180V可调适合零部件较大型顶盘固定方式中心孔螺栓/固定栓
频率60~110输入线规格(mm)3x0.5mm²x1400
接地方式接地螺栓
承载重量12.0~16.0对接方式14.8mm航空插头顶盘本体尺寸(mm)Φ466

外罩颜色

灰白无光驱动方式高频电感线圈
顶盘最大外径(mm)Φ800


订货编号:
CHDT460R(顺时针)
注意:1.由于我司对产品升级更新,具体技术数据以出厂参数为准。2.根据料件大小、重量选用不同底盘或直线。3.料件本身超过规格表的范围请咨询我司。4.选用合适的控制器调节振动频率和送料速度。5.以上参数仅供参考,具体使用参数性能与顶盘或导轨材料、重量、厚度、长度等有关。6.料件本身超过规格表的范围请咨询我司。

CHDT460L(逆时针)


安装结构

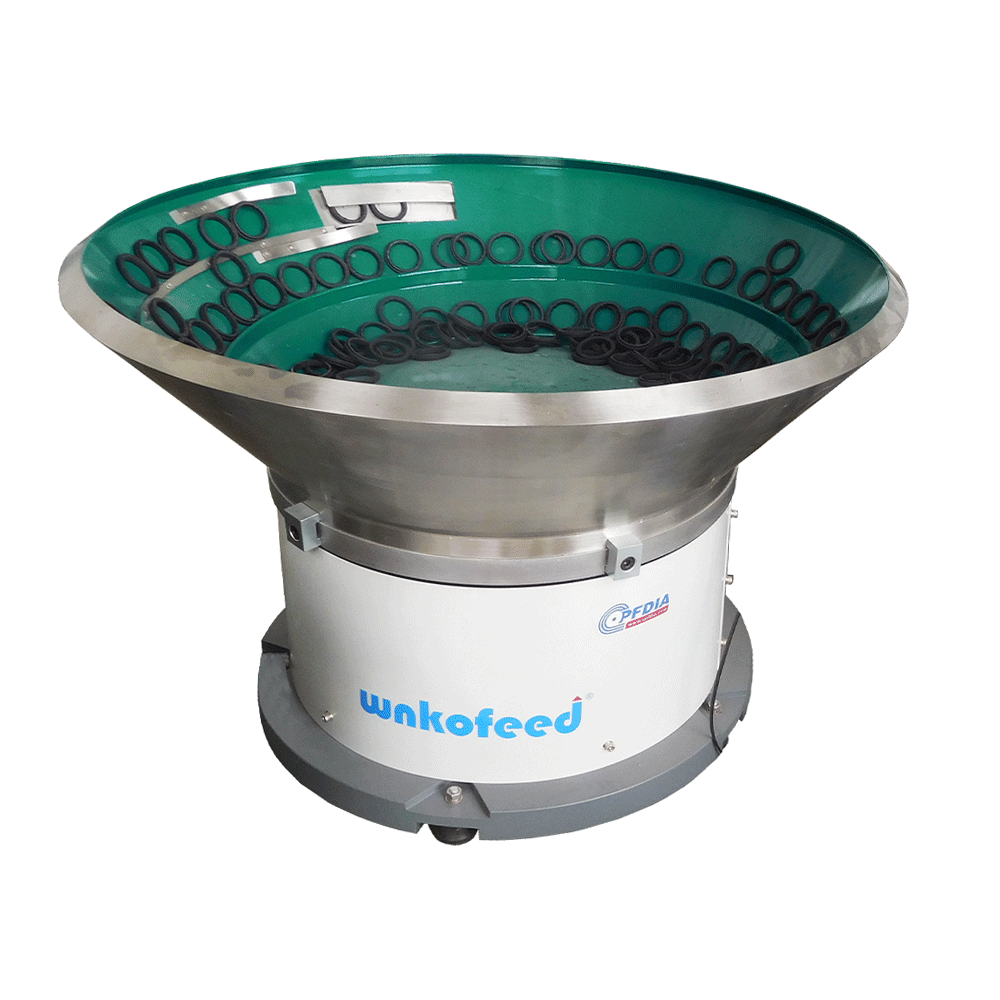

产品实例

型号适用直线型号
HD-T460HD-ZB160 HD-ZB190 HD-ZC120HD-ZC150/200

注:我司产品不断更新和改进中,内容及规范参数如有变更,恕不另行通知;产品配置和外观颜色以实物为准。

3D预览型号:HD-T460   3D文件下载

电磁式底盘通用注意事项(电磁式的全部型号都可以通用)

运输储存环境:
安装使用环境:





装运时不能剧烈震动,防止电磁铁及弹片损坏。
储存环境温度为-10°~50°的范围内。
储存环境湿度在10%~70%的范围内,且无结露。
不可与可燃性气体、液体一起运输。
装运时不得将产品倒置,以免设备受损。





请在清洁的环境中使用
设备周围不得放置可燃性气体或液体容器。
本振动器不得在室外或露天环境中使用。



安装使用注意事项:







请在断电后接线。
禁止触摸电磁铁,可能会造成触电。
振动器需安装在稳固的支架上,否则会对振动器的性能产生影响。
振动器工作电压、频率由指定振动控制器供给,根据产品系列安装对应的控制器。
非专业人士勿拆卸振动器螺丝,以免使振动器工作不稳定。
使用前请详细了解振动器使用说明书,并严格按其要求安装操作。



电磁控制器SDVC31-M/压电控制器SDVC40-S与振动器底盘的调试操作:

将本振动器输入线的航空插头连接到控制器的航空插孔上, 并锁紧螺母。 送料振动器顶盘按照产品安装方式牢固安装在振动本体上,然后控制器电源插头插到220V交流电源上。打开控制器下面的红色电源开关,这时控制器LED屏幕显示的是电压标志“U”值初始状态,点动LED屏幕下面的两个电压加减按钮,将电压“U”值调整到100。然后长按功能键2秒,进入基本功能调整状态,LED显示频率标志“E”和频率值。启动振动器后,点动“▼▲”键调整频率,调整同时观察送料顶盘的振动状态,直至调整到最佳运行状态为止。调整过程中必须点动“▼▲”键和电压增减键,这样才可以调整到最佳效果。
